ポイントドレッサ

ダイヤモンド原石を円錐状に研磨したものです。

原石先端部がきわめて鋭利に研磨されているので、ドレス切り込みを数μ~10μ程度にします。

作業内容や砥石寸法に合わせドレッサの角度を選定します。

角度は25°から製作可能です。

ノーズRは最小0.03R迄製作可能です。

写真は0.1R、全角50°

ダイヤの先端に半円のR加工を施しています。

プランジットで砥石に押しつけるだけでR成形が可能です。

Rは最小0.1R、最大1.5Rまで製作可能です。

写真は0.2R、R下ストレート約0.2㎜、

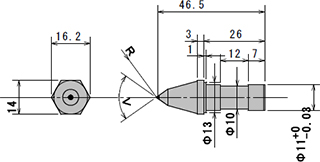

製品例

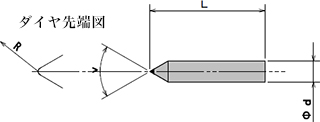

円錐ポイント

φD L V R
φ3~φ12 20~100 25°~90° 0.03~1.5

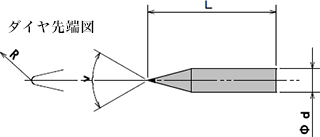

先端Rをつぶしたピン角タイプも製作可能です

半球R型ポイント(小Rタイプ)

R V
0.1R~0.9 40°

円錐ポイント、半球R型共に砥石にRの形状をつけるために用いる成形用ドレッサです。

半球R型は砥石に押し当てるだけでR成形できます。

それに対して、円錐ポイントは専用の角度ドレッサー等の装置を使い行います。
