ボンド・インプリドレッサ

ダイヤモンドパウダーが規則的に配列されているため、ドレス抵抗を分散することができます。

送り速度を単石の2倍から4倍にまで速めることが可能です。

切り込み量は粗仕上げで10μ~30μ仕上げで20μ~10μ以下で使用してください。

送り速度は粗ドレスで300㎜(分)仕上げドレスで

200~150㎜(分)湿式で使用してください。

ハイコンクボンドドレッサ

近年、難削材の割合が上昇するにつれ、研削に用いる砥石より硬度の高いものが増えてきています。

弊社のボンドドレッサは、通常のものよりダイヤモンドの量を多めに使用し、特殊ボンドで製造しているハイコンクタイプです。

特にGCやセラミックボンドの砥石に対し抜群の威力を発揮します。

是非おためしください。

ボンドドレッサの基本形状

ボンドドレッサの基本形状、長方形・端面テーパー

ボンドドレッサの基本形状、円筒形・円筒型金属皮膜付き

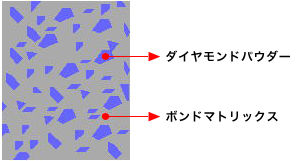

ボンドドレッサ拡大図

ダイヤモンドパウダー・ボンドマトリックス

修正砥石と適用ダイヤモンドの粒度、粒径

ダイヤモンド粒度 ダイヤモンドの粒径 修正砥石の粒度
粗目 #16~30 #16 = 1190μ、#30 = 590 #46以粗
中目 #40~60 #40 = 420μ、#60 = 250μ #54~100
細目 #80~100 #80 = 177μ、#100 = 149μ #120以粗

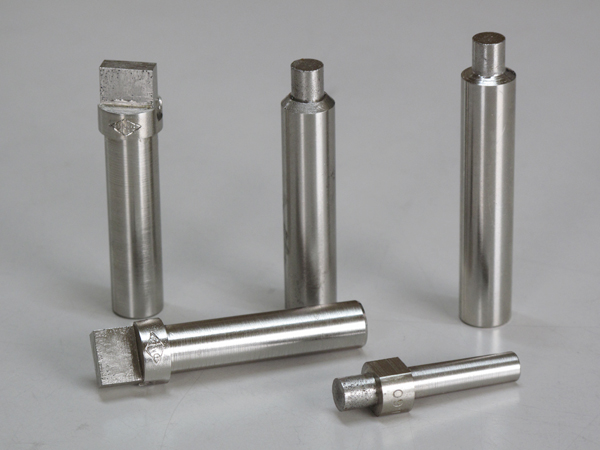

ボンドドレッサ製品例

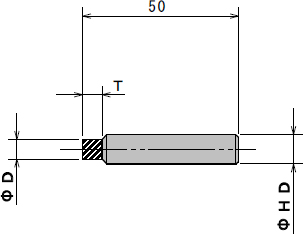

丸型ストレート

φD T
3 3
6 6
8 8
丸型ストレート

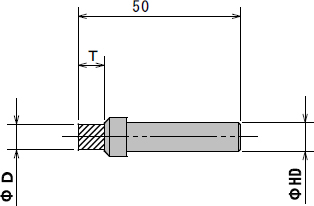

丸段付き

φD T
6 6
8 8
丸段付き

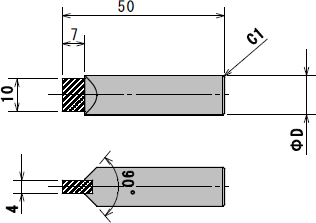

1A

ΦD
10~12
1A

2A

ΦD
11~12

2A角度付き

ΦD
11~12

3A
